【KNIME】1標本・2標本t検定・カイ二乗検定をKNIMEで行う

こんばんは,@PKです.

バイオ実験者にとってはt検定やカイ二乗検定は馴染みがあると思いますが,KNIMEでも統計に関する様々なノードを使って簡単な統計解析を実施することができます.

例えば実験結果のワークフローを作って実験結果の解析をするときに,これらのノードを挟むことでお手軽に検定を行うことができます.

また,カイ二乗検定のようにKNIME上ではノードが無い場合でも,「R snippet」ノードを使うことで検定を行うことができます.

今回は,KNIME上で1標本・2標本t検定を行うノードと,カイ二乗検定について紹介したいと思います.

KNIME Workflow

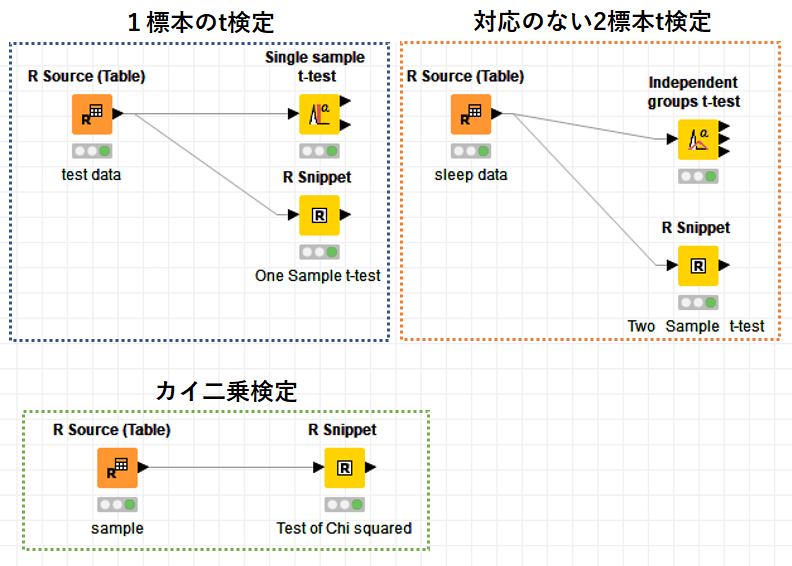

今回は「1標本のt検定」,「対応のない2標本t検定」,「カイ二乗検定」について紹介したいと思います.
f:id:t_kahi:20190614211508p:plain

それぞれの検定で用いたサンプルデータについては,こちらのサイトで使用されている例を用いております.
データ解析・マイニングとR言語

また,検定については,専用のノードと,「R snippet」で処理した場合の両方を示していきます.
このような形で紹介するのは,KNIMEのノードは応用性が高いわけではないので,もし細かい設定をしたい場合は「R snippet」でRのコードを書いたほうが良いからです.

Single sample t-test ノードで1標本のt検定

まずは1標本のt検定を行います.

用いるデータは「R Source」で取得しています.
全国平均身長が170.2cm,25人に聞き取り調査を行った結果の身長が示されています.
これらのデータの比較を行います.

#R source
x<- c(171.6, 173.6, 167.6, 169.1, 183.0, 173.7, 168.3, 169.9, 182.3, 166.0, 172.8, 184.1, 158.9, 168.1, 168.5, 175.3, 179.6, 170.7, 173.1, 173.6, 169.1, 167.9, 177.8, 171.8, 178.1)
data <- data.frame(x)

knime.out <- data

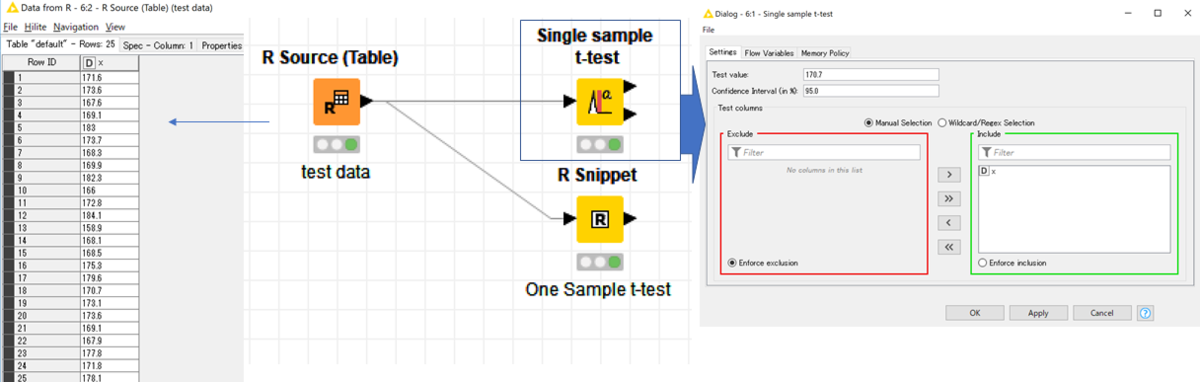

KNIMEには「Single sample t-test 」ノードが用意されているので,こちらを使用すればOKです.

nodepit.com

f:id:t_kahi:20190614214953p:plain

「Single sample t-test 」の設定画面で,比較するカラム(test column)と,数値(test value)と信頼区間を設定します . あとは実行するだけで結果が返ってきます.

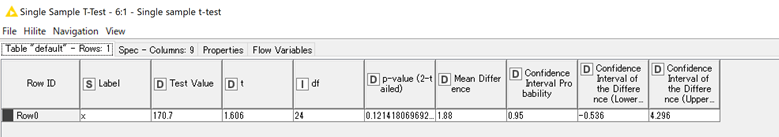

t検定の結果はノードの上側ポートから以下のように出力されます.(下側ポートはtest columnの統計値が出力されます)
f:id:t_kahi:20190614215534p:plain

同じ事はR snippetノードを使っても行うことができます.

#R snippet
#t.test(x, y = NULL, alternative = c("two.sided", "less", "greater"), mu = 0, paired = FALSE, var.equal = FALSE, conf.level = 0.95, ...)

t_test <- t.test(knime.in,mu=170.7,alternative ="two.sided")

results <- cbind(t_test$statistic,t_test$parameter,t_test$p.value,t_test$conf.int[1],t_test$conf.int[2],t_test$estimate,t_test$null.value,t_test$stderr,t_test$alternative)
colnames(results)<-c("t","df","p.value","conf.level_lower","conf.level_upper","estimate","mean","stderr","alternative")

knime.out <- results

実行すると以下のように出力されます.
f:id:t_kahi:20190614215918p:plain
「Single sample t-test 」ノードの結果と一致していることがわかります.

Independent groups t-test ノードで対応のない2標本t検定

続いては対応のない2標本のt検定を行います.
24-3. 2標本t検定とは | 統計学の時間 | 統計WEB

sleepというRのサンプルデータを読み込んで使用します.

Student’s Sleep Data 学生の睡眠データ Data which show the effect of two soporific drugs (increase in hours of sleep compared to control) on 10 patients. 10人の患者の2つの催眠薬(対照と比較して睡眠時間の増加)の効果を示すデータ。
R言語 サンプルデータ一覧 | トライフィールズ

R Sourceでsleepデータを読み込みます.

#R source
sleep
knime.out <- sleep

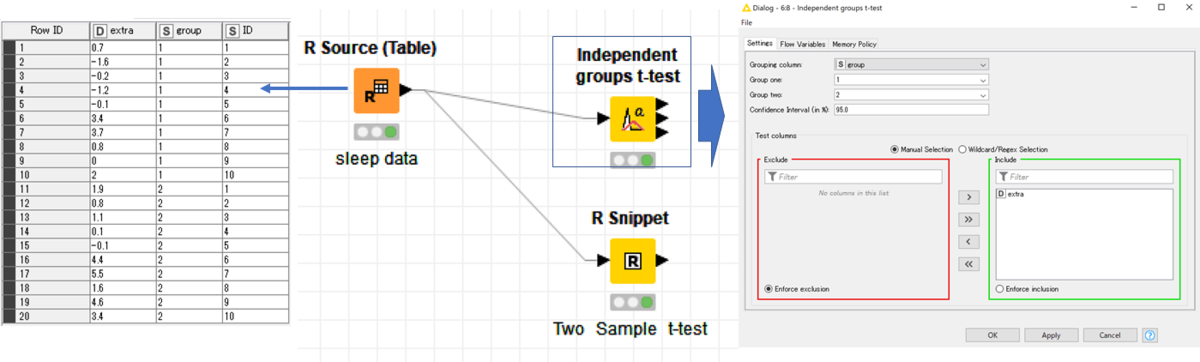

対応のないt検定を実施したいので,「Independent groups t-test」ノードを使います.
nodepit.com

*対応のあるt検定のノードもあります.
Paired t-test — NodePit

f:id:t_kahi:20190614225950p:plain

group1とgroup2で睡眠時間の増加(extra)に差があるかを検定します.

「Independent groups t-test」ノードの使い方は簡単で,グループのカラムを選んで,比較したいグループ(group1 & group2)と信頼区間(95%)を選択します.
続いて,テストするカラムを選択して実行します.

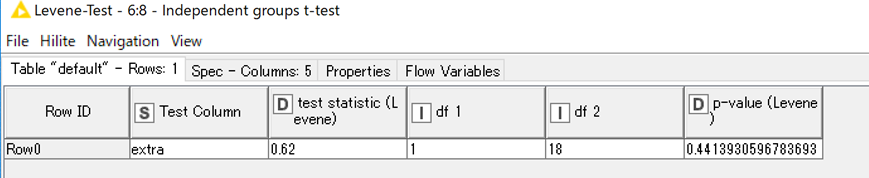

t検定の結果を確認する前に,2標本の等分散について検定の結果を確認しましょう.
真ん中のポートから等分散性に関する情報として,「Levene-Testの統計値」が出力されます.
等分散の検定はF検定なのかな,と勝手に思っていたので,ここは驚きでした.
Levene-Test知らなかったので,勉強になりました.
ルビーン検定 - Wikipedia

結果を確認すると,p 値は0.62で有意水準0.05より大きいので、両グループの母分散は同じという仮説が採択されます.
f:id:t_kahi:20190614222914p:plain

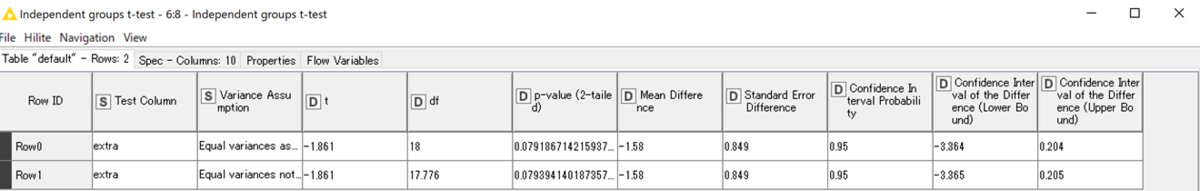

t-testの統計値は「Independent groups t-test」ノードの一番上のポートから出力されます.
f:id:t_kahi:20190614222322p:plain

2行結果が出力されていますが,これは等分散・不等分散の両方の結果が示されています.
Levene-Testの結果から今回は1行目の結果を確認します.
p = 0.079ということで両グループ間で睡眠延長に差が無いという結果になりました.
参考として,同じことを「R snippet」ノードで表す際のコードを示します.

#R snippet
#var.test(x, y, ratio = 1, alternative =c("two.sided", "less", "greater"), conf.level = 0.95, ...)

v_test <- var.test(extra~group,data=knime.in)

a <- v_test$p.value

t_test <- t.test(extra~group,var.equal = TRUE,data=knime.in)

b <- t_test$statistic
c <- t_test$parameter
d <- t_test$p.value
e <- t_test$conf.int[1]
f <- t_test$conf.int[2]
g <- t_test$estimate[1]
h <- t_test$estimate[2]

results <- data.frame(a,b,c,d,e,f,g,h)
names(results) <- c("var.test_p.value","t","df","p.value","confidence_interval(lower)","confidence_interval(upper)","group1_mean","group2_mean")
results
knime.out <- results

上のコードでは,F検定を挟んで等分散性を確認してから等分散のt検定を実施しています.

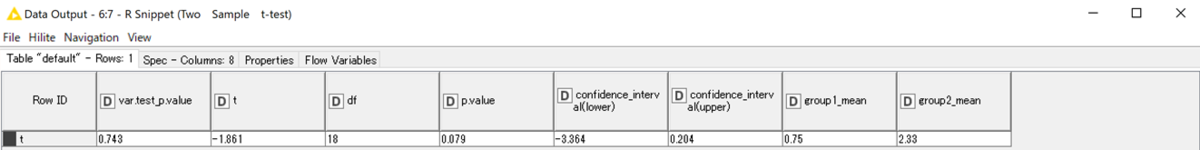

以下出力結果より,「Independent groups t-test」ノードと同じ結果が返ってきていることがわかります.
f:id:t_kahi:20190614223748p:plain

R snippetノードでカイ二乗検定

下のサイトでも言われているように,KNIMEにはカイ二乗検定ができるノードはありません…

Test of Chi squared - KNIME Analytics Platform - KNIME Community Forum

なので,カイ二乗検定をKNIME上で行いたい場合は「R snippet」ノードを使いましょう.

R Sourceでサンプルデータを入力します.

#R source
a <-matrix(c(101,120,70,35,153,162,88,46,89,135,78,24),3,4,byrow=T)
knime.out <- a

>a
     [,1] [,2] [,3] [,4]
[1,]  101  120   70   35
[2,]  153  162   88   46
[3,]   89  135   78   24

各行がグループを表しており(1~3グループ),各列が質問に対する回答者数を表しています(質問1~4). この質問に対する回答者数の傾向がグループ間で異なるかどうかを解析します.

「R snippet」ノードでデータを出力する際のコードを示します.

#R snippet
chi_test <- chisq.test(knime.in)

a <- chi_test$statistic
b <- chi_test$parameter
c <- chi_test$p.value

results <- data.frame(a,b,c)
names(results) <- c("X-squared", "df", "p.value")

knime.out <- results

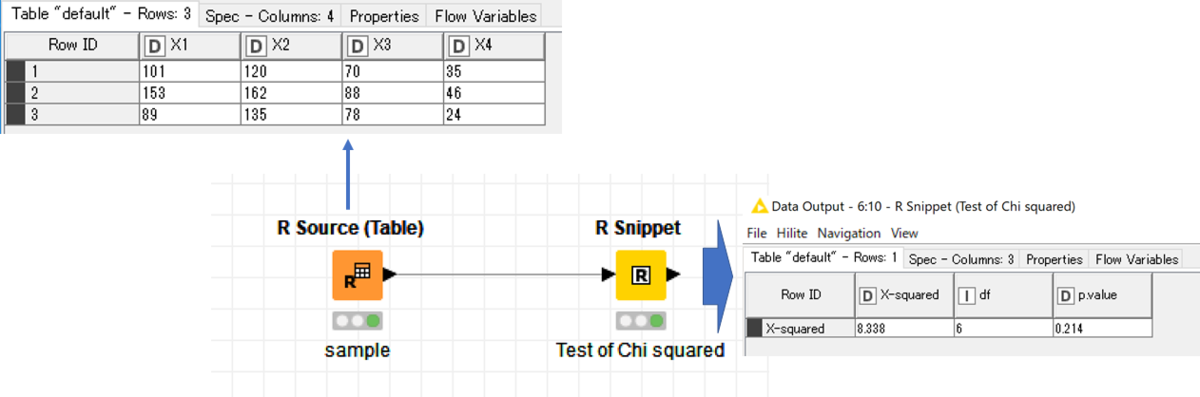

結果は下図の通りで,p = 0.214ということなので,質問に対する回答者数の傾向は各グループで同じということが言えます.

f:id:t_kahi:20190614225026p:plain

まとめ

統計の基礎的な部分ですが,t検定に関するノードの紹介と,Rノードを使ったカイ二乗検定について紹介しました.

個人的には「R snippet」で処理を行った後にその結果をテーブルとしてまとめて次のノードへ渡す部分は少し面倒かも,と感じました.
ただ,カイ二乗検定のようにRでしたできない処理もあるので,「R snippet」ノードを使えるようになっておいて損はないと思います.
